Телевидение? ... Это очень просто! Айсберг 1963 купить

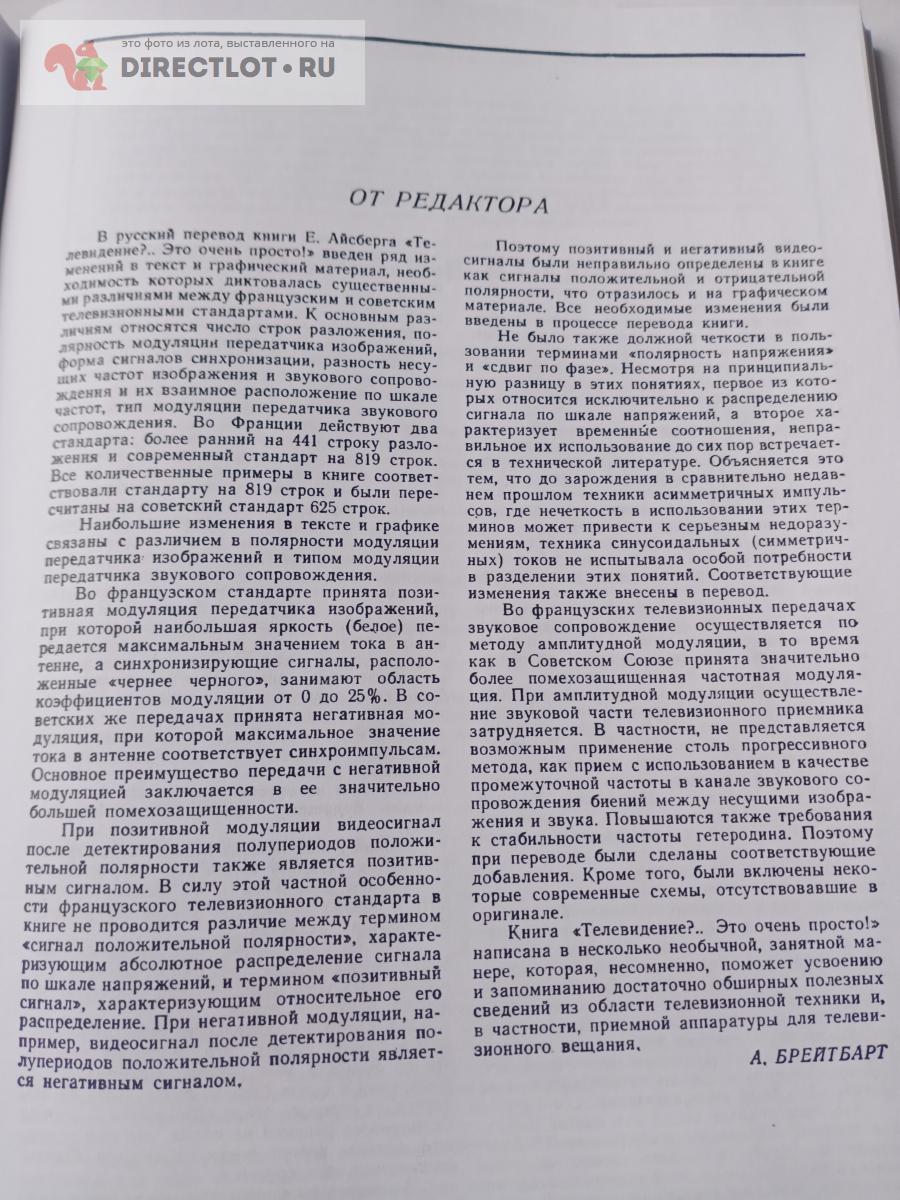

В русский перевод книги Е. Айсберга «Телевидение?.. Это очень просто!» введен ряд изменений в текст и графический материал, необходимость которых диктовалась существенными различиями между французским и советским телевизионными стандартами. К основным различиям относятся число строк разложения, полярность модуляции передатчика изображений, форма сигналов синхронизации, разность несущих частот изображения и звукового сопровождения и их взаимное расположение по шкале частот, тип модуляции передатчика звукового сопровождения. Во Франции действуют два стандарта: более ранний на 441 строку разложения и современный стандарт на 819 строк. Все количественные примеры в книге соответствовали стандарту на 819 строк и были пересчитаны на советский стандарт 625 строк.
Наибольшие изменения в тексте и графике связаны с различием в полярности модуляции передатчика и изображений и типом модуляции передатчика звукового сопровождения.

Во французском стандарте принята позитивная модуляция передатчика изображений, при которой наибольшая яркость (белое) передается максимальным значением тока в антенне, а синхронизирующие сигналы, расположенные «чернее черного», занимают область коэффициентов модуляции от 0 до 25 %. В советских же передачах принята негативная модуляция, при которой максимальное значение тока в антенне соответствует синхроимпульсам.

Основное преимущество передачи с негативной модуляцией заключается в ее значительно большей помехозащищенности.

При позитивной модуляции видеосигнал после детектирования полупериодов положительной полярности также является позитивным сигналом. Учитывая эту частотную особенность французского телевизионного стандарта, в книге не проводится различие между термином «сигнал положительной полярности», характеризующим абсолютное распределение сигнала по шкале напряжений, и термином «позитивный сигнал», характеризующим относительное его распределение. При негативной модуляции, например, видеосигнал после детектирования полупериодов положительной полярности является негативным сигналом.

Поэтому позитивный и негативный видеосигналы были неправильно определены в книге как сигналы положительной и отрицательной полярности, что отразилось и на графическом материале. Все необходимые изменения были введены в процессе перевода книги.

Не было также должной четкости в пользовании терминами «полярность напряжения» и «сдвиг по фазе». Несмотря на принципиальную разницу в этих понятиях, первое из которых относится исключительно к распределению сигнала по шкале напряжений, а второе характеризует временные соотношения, неправильное их использование до сих пор встречается в технической литературе. Объясняется это тем, что до зарождения в сравнительно недавнем прошлом техники асимметричных импульсов, где нечеткость в использовании этих терминов может привести к серьезным недоразумениям, техника синусоидальных (симметричных) токов не испытывала особой потребности в разделении этих понятий. Соответствующие изменения также внесены в перевод.

Во французских телевизионных передачах звуковое сопровождение осуществляется по методу амплитудной модуляции, в то время как в Советском Союзе принята значительно более помехозащищенная частотная модуляция.

При амплитудной модуляции осуществление звуковой части телевизионного приемника затрудняется. В частности, не представляется возможным применение столь прогрессивного метода, как прием с использованием в качестве промежуточной частоты в канале звукового сопровождения биений между несущими изображения и звука. Повышаются также требования к стабильности частоты гетеродина. Поэтому при переводе были сделаны соответствующие добавления. Кроме того, были включены некоторые современные схемы, отсутствовавшие в оригинале.

Книга «Телевидение?.. Это очень просто!» написана в несколько необычной, занятной манере, которая несомненно поможет усвоению и запоминанию достаточно обширных полезных сведений из области телевизионной техники и, в частности, приемкой аппаратуры для телевизионного вещания.
