Измерительный щуп (центроискатель) для ЧПУ станков купить

Назначение:

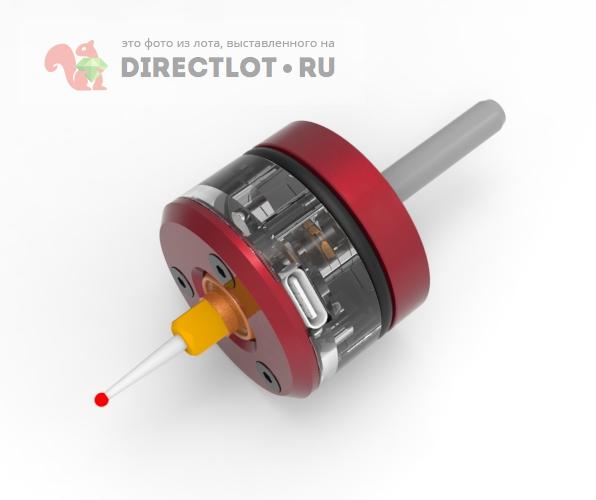

Измерительный щуп (CNC digitizer probe) предназначен для точного определения координат детали на фрезерных станках с ЧПУ и контрольно-измерительных машинах. Устройство позволяет выполнять автоматическое позиционирование инструмента, измерение деталей и сканирование поверхностей непосредственно на станке. Основные функции устройства:
- определение центра отверстий и пазов;
- определение центра и углов заготовок;
- сканирование поверхности детали (создание облака точек для дальнейшего построения 3D-модели);
- измерение размеров деталей прямо на ЧПУ станке или контрольно-измерительной машине.

Измерительный щуп (центроискатель) для ЧПУ станков с проводным подключением.
Преимущества щупа:
- высокая точность позиционирования
- простота и удобство использования (не требует сложной настройки)
- возможность установки в стандартную цангу диаметром 6 мм
- совместимость с популярными системами управления (Mach3, Linux CNC, Turbo CNC, Kcam и большинством промышленных ЧПУ контроллеров)
- возможность работы с любыми материалами, включая неэлектропроводящие
- схема защиты от дребезга контактов для стабильной работы
- защита от переполюсовки питания и замыкания выхода
- герметичная конструкция для защиты внутренних элементов от загрязнений
- удобная юстировка благодаря трем регулировочным винтам с внутренним шестигранником

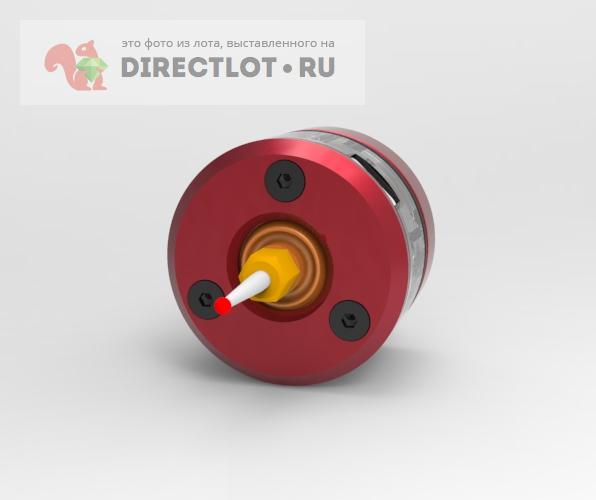

- сменный стилус с резьбой М4, наконечник - рубин

Технические характеристики:
- точность позиционирования: 0.01 мм;
- напряжение питания: 12-24 В. постоянного тока;
- максимальный ход стилуса: по осям XY: 4 мм, по оси Z: 1.5 мм;

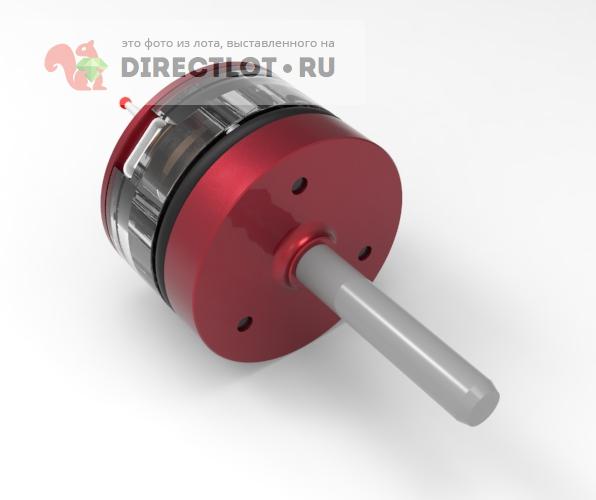

- диаметр корпуса: 35 мм;
- диаметр хвостовика для крепления в цангу: 6 мм;
- разъём подключения: USB Type-C.

Подключение и принцип работы:

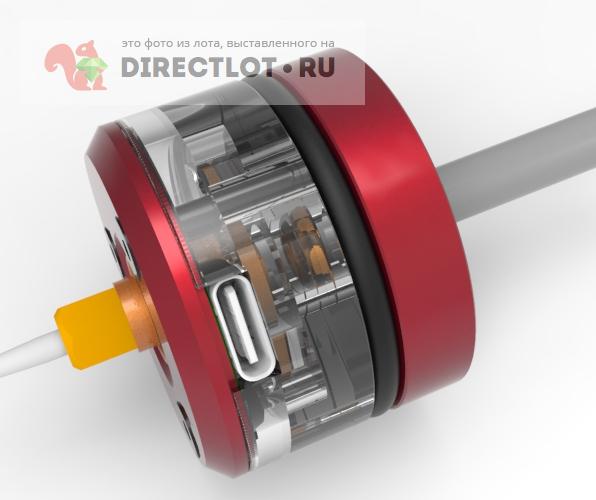

Разъём USB Type-C на кабеле датчика используется только для удобства подключения и не предназначен для прямого соединения с компьютером или другими USB-устройствами.

Щуп подключается к ЧПУ контроллеру с помощью трёх проводов ( V+, GND, OUT ) и имеет встроенный транзисторный выход типа открытый коллектор, нормально замкнутый - NPN NС.

При касании стилусом поверхности детали щуп активируется, и сигнальный выход (OUT) замыкается на общий провод (GND), при этом уровень на выходе становится низким (0 В). В состоянии покоя (без касания детали) выход находится в высокоимпедансном состоянии (открытый коллектор).Рекомендуется подключать щуп на специальный вход контроллера (Probe input), либо любой свободный вход, предназначенный для датчиков касания. Индикация состояний щупа:

Красный светодиод: стилус не отклонен (состояние покоя);
Зелёный светодиод: стилус отклонен (контакт с поверхностью детали).

Юстировка щупа:
Перед отправкой изделия стилус предварительно выставлен. Для дополнительной точной юстировки (при необходимости):
- закрепите щуп в цанговом патроне шпинделя станка.
- установите рядом рычажный индикатор так, чтобы его щуп касался шарика стилуса.
- вращая шпиндель вручную, проверьте биение шарика стилуса.
- при необходимости ослабляйте или подтягивайте три регулировочных винта (шестигранник внутри корпуса), добиваясь минимального биения.

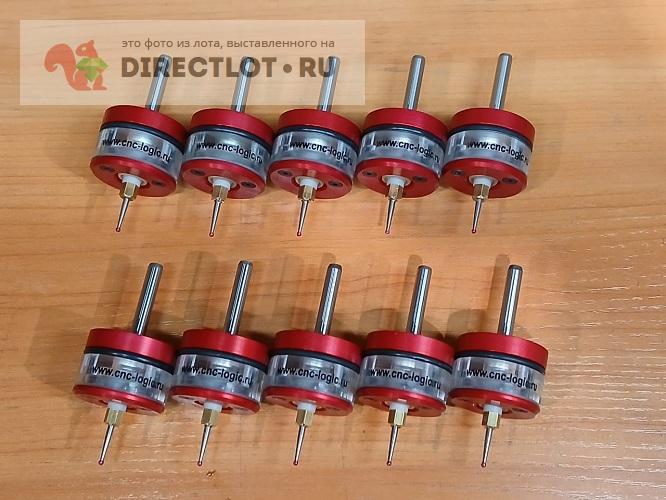

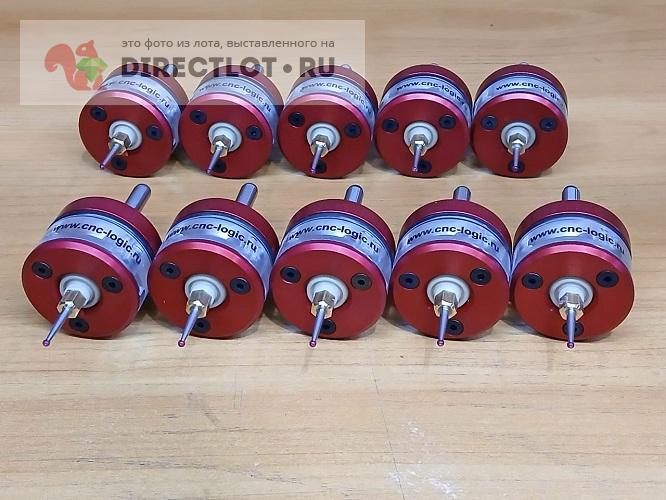

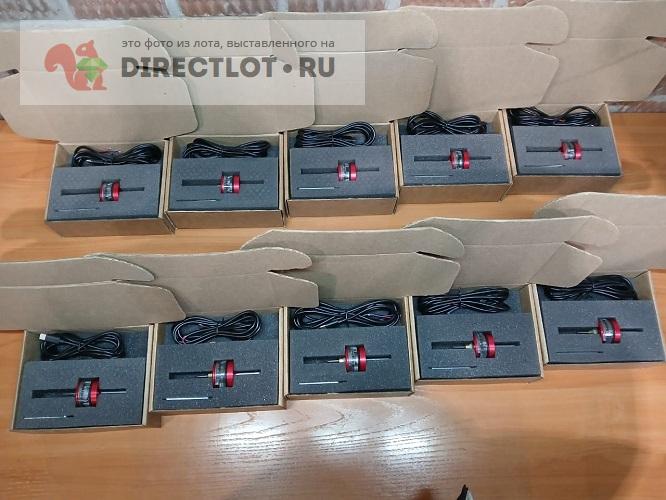

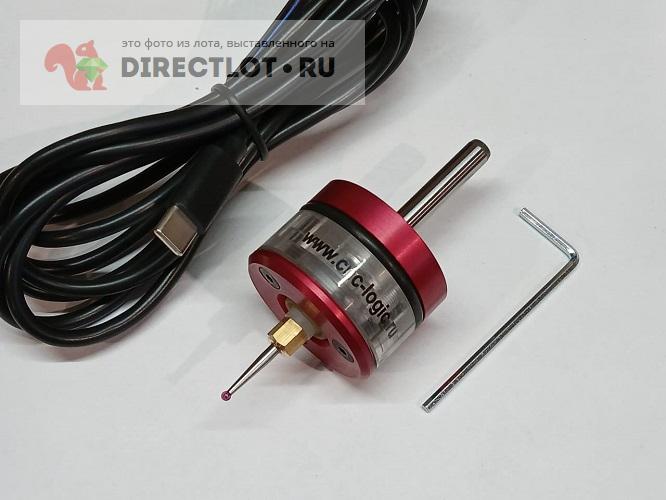

Комплект поставки:
- измерительный щуп со стилусом (предварительно отъюстирован);
- кабель (длина 2 м.) с разъёмом USB Type-С с одной стороны и зачищенными проводами с другой стороны для удобного подключения к контроллеру;
- макросы для NCstudio5 или скринсет для Mach3 (высылаются заказчику по электронной почте после оплаты).
- ключ шестигранный 2 мм. для юстировки
- памятка по подключению с маркировкой проводов
